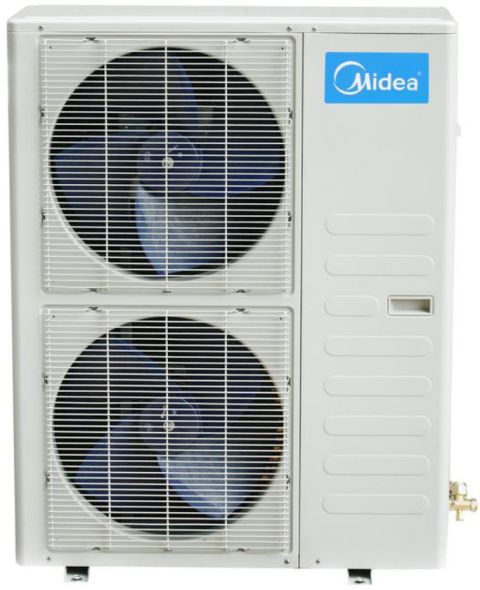

НАРУЖНЫЙ БЛОК MIDEA MDV-V105W/SN1
Линейка оборудования для создания небольших систем. Диапазон нагрузки (по сумме индексов внутр.блоков) 15-130% Для Mini VRF MDV систем, изготовленных по технологии Full DC-Inverter возможно применение центральных пультов CCM02 с последующим выводом на системы BMS либо на компьютерную программу с возможностью анализа энергопотребления.
Full DC-Inverter. Модельный ряд будет представлен наружными блоками
ДИАПАЗОН РАБОЧИХ НАРУЖНЫХ ТЕМПЕРАТУР: для режима охлаждения - от -5 до +48 °С для режима обогрева - от -15 до +27 °С
• Двухроторный DC-Inverter компрессор с высокой эффективностью и низким уровнем шума и вибраций.
• Моторы вентиляторов DC-Inverter (разработка Panasonic), эффективность которых на 30% выше, чем у "обычных" (AC).
• Использованы теплообменники с защитным напылением "Blue fin", которые обладают повышенной коррозионной устойчивостью.
• Новый дизайн крыльчаток и крышек вентиляторов обдува.
• Допускается 2 варианта организации магистрали к внутренним блокам - разветвления посредством ринетов либо с помощью специальных блоков коммутации хладагента (Branch-провайдеров), при такой архитектуре расстояние от портов наружного блока до портов Branch-провайдера - до 25 м. При этом расстояние от провайдера до внутренних блоков может находиться в пределах 1-20 м.
При применении схемы с провайдером ограничения по перепаду высот между блоками более жесткие 8-20 м.
• Branch-провайдеры поставляются только 4-х портовые и в системе 16 кВт возможно использовать не более 2-х провайдеров, установленных параллельно.
• Подвод трубопроводов к портам наружного блока допускается с любой стороны (сбоку, спереди, снизу, сзади).
|
Характеристики/Модель |
ед. изм. |
MDV-V105W/SN1 |
|
Тип (технология) компрессора |
DC-Inverter |
|
|
Мощность, в режиме охлаждения |
кВт |
10,5 |
|
Потребление, в режиме охлаждения |
кВт |
326 |
|
Мощность, в режиме обогрева |
кВт |
12,2 |
|
Потребление, в режиме обогрева |
кВт |
3,38 |
|
Диапазон раб. темп. для режима охлаждения |
°C |
-5-48 |
|
Диапазон раб. темп. для режима обогрева |
°C |
-15-27 |
|
Электропитание |
В, Гц, |
220,50, 1 |
|
Уровень шума |
dB (A) |
54 |
|
Расход воздуха через теплообм. |
м3/час |
6500 |
|
Перепад высот между наружным и внутренним блоками |
м |
20 |
|
актич. длина трубопроводов холодильного контура |
м |
45 |
|
Эквивалентная длина трубопроводов холодильного контура |
м |
50 |
|
Макс. длина межблочных трубопроводов |
м |
100 |
|
Макс. кол-во внутр. Блоков |
штук |
5 |
|
Допустимый диапазон нагрузки по индексам внутр. блоков |
% |
50-130 |
|
Вес, нетто/брутто |
кг |
108/116 |
|
Габариты, ШхВхГ, без упаковки |
мм |
940x1245x360 |
|
Габариты, ШхВхГ в упаковке |
мм |
1058x1380x438 |
