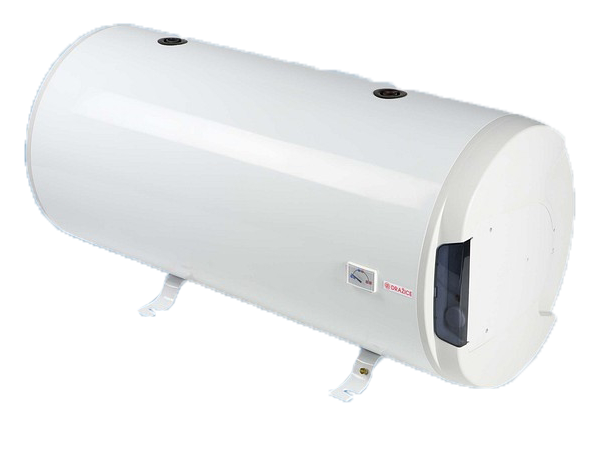

Водонагреватель горизонтальный DRAZICE ОКСV 125 NTR
Приготовление воды в системе горячего водоснабжения (нагрев от теплоносителя системы отопления / гелиосистемы)
Описание:
Навесные, горизонтальные, круглые.
Степень защиты оборудования IP44.
Полиуретановая теплоизоляция без фреона толщиной 42 мм.
Энергоэффективность класса «С» - модели OKCV 125-180 NTR, энергоэффективность класса «B» - модель OKCV 200 NTR.
Теплообменник типа «труба в трубе» (отопительная «рубашка») площадью 0,70 м² у моделей OKCV 125-160 NTR и 0,75 м² у моделей OKCV 180-200 NTR.
Внутренняя поверхность бака покрыта высококачественной эмалью без содержания никеля, что в сочетании с защитным магниевым анодом обеспечивает долговечность работы водонагревателя.
Защитный магниевый анод.
Бак водонагревателя, включая крышку фланца, сделан из одного материала (сталь), что предотвращает возникновение гальванического эффекта и электрохимической коррозии. Такое решение является одним из главных преимуществ водонагревателей Drazice.
Сервисный люк позволяет проводить работы внутри бака с целью устранения накипи, осадка и водного камня, в случае их возникновения.
Рабочий термостат.
Предохранительный термостат.
Термометр.
Панель управления в составе:
сигнальной лампы «водонагреватель нагрет» (оранжевая);
регулятора температуры горячей воды.
Функции автоматики:
Выбор температуры воды внутри водонагревателя в пределах 0-77ºC.
Предотвращение перегрева воды.
Защита водонагревателя против замерзания.
Функция защиты от легионелл.
Рабочие параметры:
Электрическое питание: напряжение 230В, частота 50Гц.
Максимальное рабочее давление бака 6,0 бар.
Максимальное рабочее давление теплообменника 4,0 бар.
Температура ГВС: минимальная 3ºC, максимальная 80ºC.
Максимальная температура теплоносителя в контуре нагрева 110ºС.
Упаковка и комплектация:
Водонагреватели поставляются в коробке из прочного картона.
Внутри упаковки находятся: техническая документация и комплект поставки (предохранительный клапан, обратный клапан, индикатор температуры, два монтажных кронштейна, комплект крепежа).
Разрез водонагревателя косвенного нагрева Drazice ОКСV NTR Условные обозначения водонагревателя Drazice ОКСV NTR от 125 до 200 л.
1. Трубка подачи тёплой воды;
2. Стальной эмалированный резервуар;
3. Полиуретановая изоляция ;
4. Магниевый анод;
5. Подача отопительной воды;
6. Гильза рабочего и предохранительного термостата;
7. Индикатор температуры;
8. Рабочий термостат с наружным блоком управления, предохранительный термостат;
9. Крышка электроподсоединения;
10. Трубка впуска холодной воды;
11. Сухой керамический термоэлемент - отсутствует у NTR;
12. Гильза термоэлемента;
13. Теплообменник;
14. Подача отопительной воды;
15. Кожух водонагревателя;
Технические данные бойлеров косвенного нагрева Drazice ОКСV 125 NTR
Объем л 125
Вес водонагревателя кг 55
Поверхность теплообменника м2 0,7
Высота водонагревателя мм 1 046
Диаметр водонагревателя мм 524
Рабочее давление бака Бар 6
Рабочее давление теплообменника Бар 4
Подключение теплой техн. воды JS 3/4"
Подключение отопительной воды JS 3/4"
Диапазон регулировки °C до 80
Рекоменд. температура тёплой воды °C 60
Коэфф. электр. безопасности IP 44
Напряжение подключения В/Гц 1 P-EN AC 230 V/50 Hz
Ном. отоп. мощность при температ. отоп. воды 80 °C и расходе 310 л/час Вт 10 260
Время нагрева с 10 °C до 60 °C минут 43
Номиналь. отоп. мощность при температ. отоп. воды 80 °C и расходе 720 л/час Вт 16 800
Время нагрева с 10 °C до 60 °C минут 26 3
Тепловые потери кВтч/24ч 1,09
